Description

Basé sur le célèbre rabot Stanley no 60½, ce rabot hyper polyvalent est utile pour tous type de travail et est un véritable plaisir dans son usage.

La plaque réglable à l'avant de la lame permet d'ajuster au plus près l'ouverture de la lumière ; petite ouverture pour les travaux de finition aux copeaux fins, grande ouverture pour grosses coupes.

Le fût, en fonte ductile est rectifié à une précision de l'ordre de 0,25 1/10° de mm (0.001"). Le bloc d'arrêt en bronze est serré avec une grande molette de 38 mm (1-1/2") de diamètre. Comme les autres rabots courts Lie-Nielsen, la lame se règle avec un écrou captif pour un contrôle précis avec un minimum de jeu.

  • Longueur totale : Env. 159 mm (6-1/4")
  • Largeur du fût : Env. 44,5 mm (1-3/4")
  • Largeur lame : Env. 34,9 mm (1-3/8")
  • Épaisseur lame : Env. 3,2 mm (1/8"), montée à 12° biseau vers orienté vers le haut
  • Corps tot1alement en fonte ductile.
  • Masse : 0,65 kg (1,5 lbs)

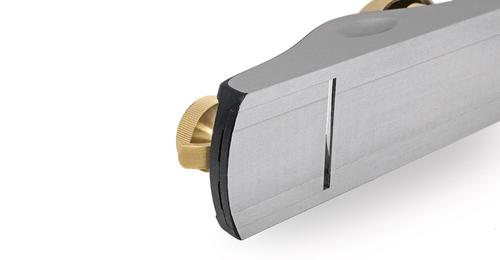

Semelle spéciale pour fabricants de cannes à pêche disponible en option :

Ce rabot court à ouverture réglable est disponible avec la rainure optionnelle pour fabricants de cannes à pêche. Cette rainure est "creusée" (rectifiée) longitudinalement sur 25,4 mm (1") de large par 0.7 1/10° de mm (0.003") de profondeur au centre de la semelle, faisant de ce rabot le parfait compagnon du fabricant de cannes à pêche.

Rabot court à lumière réglable:

Le rabot court à ouverture réglable est un outil très polyvalent, utile aussi bien pour ébavurage, finition que pour enlever beaucoup de matière. Le fût a une ouverture réglable permettant un contrôle rapide, facile et précis de la lumière. Les meilleure finitions seront obtenues avec une lame réglée pour une très fine coupe et la lumière juste assez ouverte pour permettre l'évacuation des copeaux. Quand vous souhaitez une coupe plus vigoureuse, ouvrez plus largement la lumière et donnez plus de fer (sortez davantage la lame), pour une coupe plus profonde. Pour les meilleurs résultats en bois de bout, réglez la sortie de la lame et l’ouverture de la lumière au minimum.



Géométrie :

Sur ce rabot à angle faible, la lame est installée à 12° faisant avec le biseau de la lame à 25°, un angle de coupe à 37°.

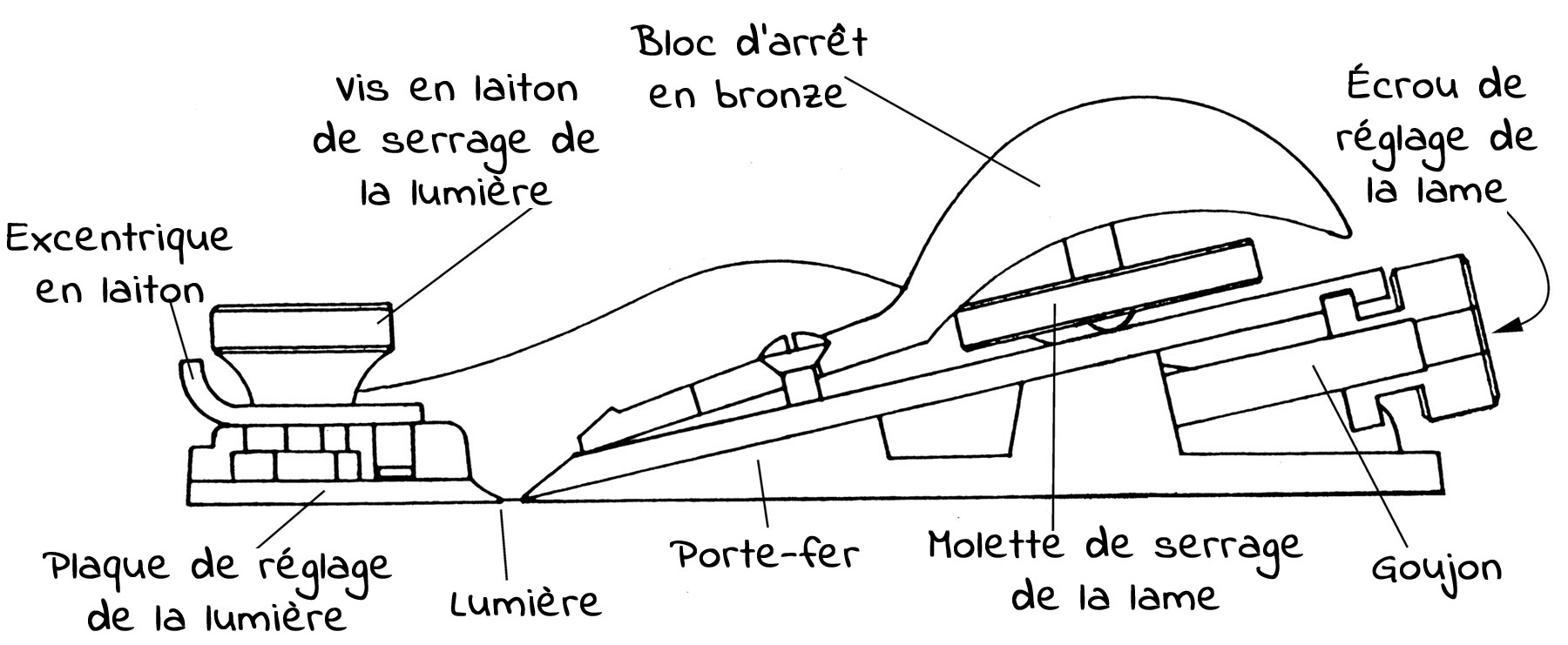

Réglage de la lumière :

Tenez le rabot dans votre main et desserrez la vis de serrage en laiton. Ajustez l'ouverture selon vos souhaits. Resserrez la vis fermement, sans exagération.



Affûtage de la lame :

Les lames des rabots d'établi Lie-Nielsen sont prêtes à l'emploi et peuvent travailler dès réception de votre rabot. Un très léger affilage complémentaire augmentera les performances. La lame est affûtée avec un angle de 25°. Un biseau secondaire, jusqu'à 5° de plus, aide à obtenir rapidement un affûtage "rasoir". Ceci améliore grandement la tenue d’affûtage avec des bois durs.



Réglage de la lame (fer):

Tenez l'outil d'une main avec vos doigts soutenant la semelle et votre pouce sur le bloc d'arrêt, juste en face de la vis. Desserrez la molette et avec votre pouce tenant toujours la lame et le bloc d'arrêt, ajustez la lame. Resserrez sans trop la molette. Vous devriez être en mesure de régler la sortie de la lame après avoir desserré la molette d'un quart de tour environ en tournant l'écrou de réglage arrière sous la lame. Assurez vous que la lumière est suffisamment ouverte avant d'avancer la lame pour éviter d'endommager l'affûtage.

Maintenance

Matériaux:

Le fût est moulé en fonte ductile, un alliage très résistant susceptible d'encaisser nombre de contraintes. Ces pièces subissent un recuit de détente, un procédé qui réduit considérablement les contraintes internes et qui garantit que l'outil ne se déformera pas.

Le bloc d'arrêt est en bronze-manganèse.

Les autres pièces sont en laiton et acier.

La lame, d'une épaisseur de 3,2 mm (1/8") est en acier A2 (Selon norme AISI ou, selon norme AFNOR : X 100 Cr Mo V 5 ou, selon Werkstoff No. : 1.2363). Elle reçoit une double trempe cryogénique permettant d'obtenir une dureté de 60-62 HRC. Ce choix de matériaux et ce traitement thermique donnent l'assurance d'un tranchant très fin conservant très longtemps l'affûtage. Après le traitement thermique, la lame est entièrement rectifiée sur la face, le dos et le biseau. Cet état de surface doux et lisse permettra de donner très rapidement une finition "poli-miroir". L'épaisse lame permet une coupe sans broutement.



Maintenance :

Les semelles et côtés des fûts de rabots en fonte sont rectifiées bien plates et d'équerre; les rabots en bronze sont rodés à une tolérance de 0,04 mm (0.0015"). Selon l'utilisation de votre outil, un très léger ponçage avec tu papier abrasif grain 320 (humide ou sec) ou plus fin, sur une surface plane et dure maintiendra la semelle dans un état neuf. Le bloc d'arrêt en bronze peut être poli avec un bon produit de nettoyage pour laiton ou laissé se patiner avec le temps et l'usage. Les fûts en fonte doivent être légèrement huilés ou cirés pour éviter oxydation et formation de rouille. Nous recommandons l'huile de camélia. C'est une huile végétale, non-toxique, propre, sans odeur qui reste fluide et qui ne tâche pas le bois.

Occasionnellement, l'outil doit être démonté nettoyé et les parties mobiles doivent être huilées.

Rabot court à lumière réglable Lie-Nielsen n° 60-1/2

Utilisation
